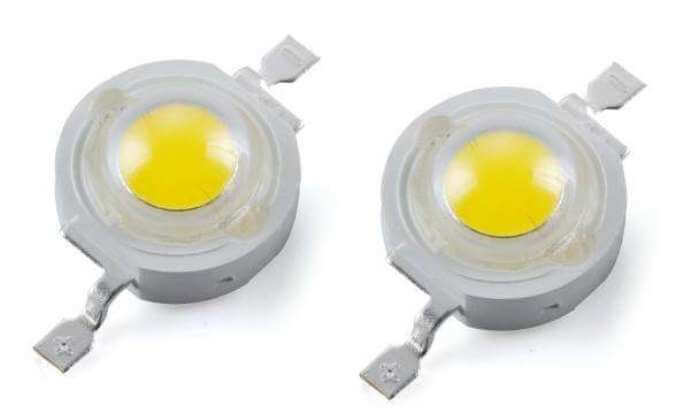

原標題:大功率LED封裝有哪五大關鍵技術?
大功率LED封裝主要涉及光、熱、電、結構與工藝等方面。這些因素彼此既相互獨立,又相互影響。其中,光是LED封裝的目的,熱是關鍵,電、結構與工藝是手段,而性能是封裝水平的具體體現。從工藝兼容性及降低生產成本而言,LED封裝設計應與芯片設計同時進行,即芯片設計時就應該考慮到封裝結構和工藝。否則,等芯片制造完成后,可能由于封裝的需要對芯片結構進行調整,從而延長了產品研發周期和工藝成本,有時甚至不可能。
具體而言,大功率LED封裝的關鍵技術包括:

一、低熱阻封裝工藝
對于現有的LED光效水平而言,由于輸入電能的80%左右轉變成為熱量,且LED芯片面積小,因此,芯片散熱是LED封裝必須解決的關鍵問題。主要包括芯片布置、封裝材料選擇(基板材料、熱界面材料)與工藝、熱沉設計等。
LED封裝熱阻主要包括材料(散熱基板和熱沉結構)內部熱阻和界面熱阻。散熱基板的作用就是吸收芯片產生的熱量,并傳導到熱沉上,實現與外界的熱交換。常用的散熱基板材料包括硅、金屬(如鋁,銅)、陶瓷(如 ,AlN,SiC)和復合材料等。如Nichia公司的第三代LED采用CuW做襯底,將1mm芯片倒裝在CuW襯底上,降低了封裝熱阻,提高了發光功率和效率;Lamina Ceramics公司則研制了低溫共燒陶瓷金屬基板,并開發了相應的LED封裝技術。該技術首先制備出適于共晶焊的大功率LED芯片和相應的陶瓷基板,然后將LED芯片與基板直接焊接在一起。
由于該基板上集成了共晶焊層、靜電保護電路、驅動電路及控制補償電路,不僅結構簡單,而且由于材料熱導率高,熱界面少,大大提高了散熱性能,為大功率LED陣列封裝提出了解決方案。德國Curmilk公司研制的高導熱性覆銅陶瓷板,由陶瓷基板(AlN或 )和導電層(Cu)在高溫高壓下燒結而成,沒有使用黏結劑,因此導熱性能好、強度高、絕緣性強。其中氮化鋁(AlN)的熱導率為160W/mk,熱膨脹系數為 (與硅的熱膨脹系數相當),從而降低了封裝熱應力。

二、高取光率封裝結構與工藝
在LED使用過程中,輻射復合產生的光子在向外發射時產生的損失,主要包括三個方面:芯片內部結構缺陷以及材料的吸收;光子在出射界面由于折射率差引起的反射損失;以及由于入射角大于全反射臨界角而引起的全反射損失。因此,很多光線無法從芯片中出射到外部。通過在芯片表面涂覆一層折射率相對較高的透明膠層(灌封膠),由于該膠層處于芯片和空氣之間,從而有效減少了光子在界面的損失,提高了取光效率。此外,灌封膠的作用還包括對芯片進行機械保護,應力釋放,并作為一種光導結構。因此,要求其透光率高,折射率高,熱穩定性好,流動性好,易于噴涂。為提高LED封裝的可靠性,還要求灌封膠具有低吸濕性、低應力、耐老化等特性。
目前常用的灌封膠包括環氧樹脂和硅膠。硅膠由于具有透光率高,折射率大,熱穩定性好,應力小,吸濕性低等特點,明顯優于環氧樹脂,在大功率LED封裝中得到廣泛應用,但成本較高。研究表明,提高硅膠折射率可有效減少折射率物理屏障帶來的光子損失,提高外量子效率,但硅膠性能受環境溫度影響較大。隨著溫度升高,硅膠內部的熱應力加大,導致硅膠的折射率降低,從而影響LED光效和光強分布。
總體而言,為提高LED的出光效率和可靠性,封裝膠層有逐漸被高折射率透明玻璃或微晶玻璃等取代的趨勢,通過將熒光粉內摻或外涂于玻璃表面,不僅提高了熒光粉的均勻度,而且提高了封裝效率。此外,減少LED出光方向的光學界面數,也是提高出光效率的有效措施。

三、陣列封裝與系統集成技術

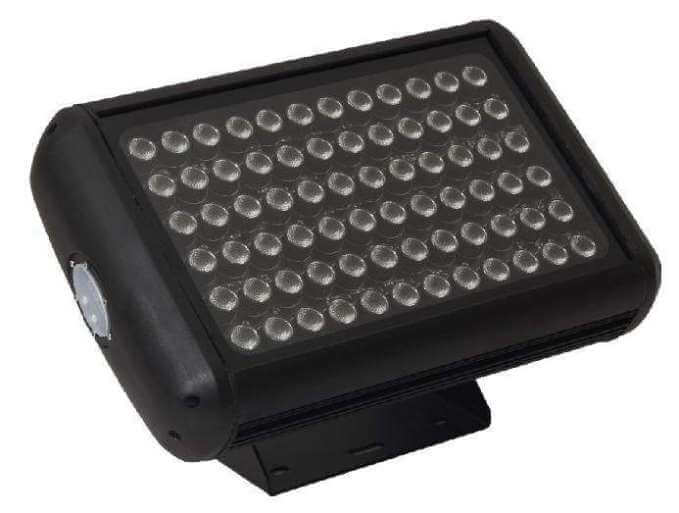

目前,高亮度LED器件要代替白熾燈以及高壓汞燈,必須提高總的光通量,或者說可以利用的光通量。而光通量的增加可以通過提高集成度、加大電流密度、使用大尺寸芯片等措施來實現。而這些都會增加LED的功率密度,如散熱不良,將導致LED芯片的結溫升高,從而直接影響LED器件的性能(如發光效率降低、出射光發生紅移,壽命降低等)。多芯片陣列封裝是目前獲得高光通量的一個最可行的方案,但是LED陣列封裝的密度受限于價格、可用的空間、電氣連接,特別是散熱等問題。
由于發光芯片的高密度集成,散熱基板上的溫度很高,必須采用有效的熱沉結構和合適的封裝工藝。常用的熱沉結構分為被動和主動散熱。被動散熱一般選用具有高肋化系數的翅片,通過翅片和空氣間的自然對流將熱量耗散到環境中。該方案結構簡單,可靠性高,但由于自然對流換熱系數較低,只適合于功率密度較低,集成度不高的情況。對于大功率LED封裝,則必須采用主動散熱,如翅片+風扇、熱管、液體強迫對流、微通道致冷、相變致冷等。
在系統集成方面,臺灣新強光電公司采用系統封裝技術(SiP), 并通過翅片+熱管的方式搭配高效能散熱模塊,研制出了72W、80W的高亮度白光LED光源。由于封裝熱阻較低(4、38℃/W),當環境溫度為25℃時,LED結溫控制在60℃以下,從而確保了LED的使用壽命和良好的發光性能。而華中科技大學則采用COB封裝和微噴主動散熱技術,封裝出了220W和1500W的超大功率LED白光光源。

四、封裝大生產技術
晶片鍵合(Wafer bonding)技術是指芯片結構和電路的制作、封裝都在晶片(Wafer)上進行,封裝完成后再進行切割,形成單個的芯片(Chip);與之相對應的芯片鍵合(Die bonding)是指芯片結構和電路在晶片上完成后,即進行切割形成芯片(Die),然后對單個芯片進行封裝(類似現在的LED封裝工藝)。很明顯,晶片鍵合封裝的效率和質量更高。由于封裝費用在LED器件制造成本中占了很大比例,因此,改變現有的LED封裝形式(從芯片鍵合到晶片鍵合),將大大降低封裝制造成本。此外,晶片鍵合封裝還可以提高LED器件生產的潔凈度,防止鍵合前的劃片、分片工藝對器件結構的破壞,提高封裝成品率和可靠性,因而是一種降低封裝成本的有效手段。
此外,對于大功率LED封裝,必須在芯片設計和封裝設計過程中,盡可能采用工藝較少的封裝形式(Package-less Packaging),同時簡化封裝結構,盡可能減少熱學和光學界面數,以降低封裝熱阻,提高出光效率。
五、封裝可靠性測試與評估
LED器件的失效模式主要包括電失效(如短路或斷路)、光失效(如高溫導致的灌封膠黃化、光學性能劣化等)和機械失效(如引線斷裂,脫焊等),而這些因素都與封裝結構和工藝有關。LED的使用壽命以平均失效時間(MTTF)來定義,對于照明用途,一般指LED的輸出光通量衰減為初始的70%(對顯示用途一般定義為初始值的50%)的使用時間。

由于LED壽命長,通常采取加速環境試驗的方法進行可靠性測試與*估。測試內容主要包括高溫儲存(100℃,1000h)、低溫儲存(-55℃,1000h)、高溫高濕(85℃/85%,1000h)、高低溫循環(85℃~-55℃)、熱沖擊、耐腐蝕性、抗溶性、機械沖擊等。然而,加速環境試驗只是問題的一個方面,對LED壽命的預測機理和方法的研究仍是有待研究的難題。
